Цилиндро-конический мотор-редуктор серии K

Предлагаемые нами мотор-редукторы производятся в Китае и соответствуют всем необходимым стандартам, нормам и правилам.

Корпус мотор-редукторов изготовлен из серого чугуна с характеристиками не ниже НТ250-НТ200, валы из высокоуглеродистой 40Cr, зубчатые колеса – сталь 20CrMnMОН с закалкой до 56-62HRC, шлифовкой и нормализацией.

Пример обозначения соосного мотор-редуктора серии KC:

KC – W – 87 – WB120 – Y1.1 – 380.8 – K – M1 – 0°

KC – Серия соосных мотор-редукторов

W – Исполнение с фланцем В5 (W – на лапах; M – исполнение с удлиненным фланцем)

87 – Типоразмер

WB120 – Мотор-редуктор с циклоидной предступенью для увеличения общего передаточного отношения

Y1.1 – Y-мотор-редуктор; 1.1-мощность электродвигателя в кВт. Также возможны исполнения: YVP-мотор-редуктор с встроенным преобразователем частоты; YEJ-мотор-редуктор с встроенным электромагнитным тормозом; YB-мотор-редуктор во взрывозащищенном исполнении; F-редуктор с адаптером под IEC-электродвигатель; S-редуктор со сплошным входным валом

380.8 – Передаточное отношение

K – Расположение выходного вала

М1 – Монтажное положение

0° – положение клеммной коробки

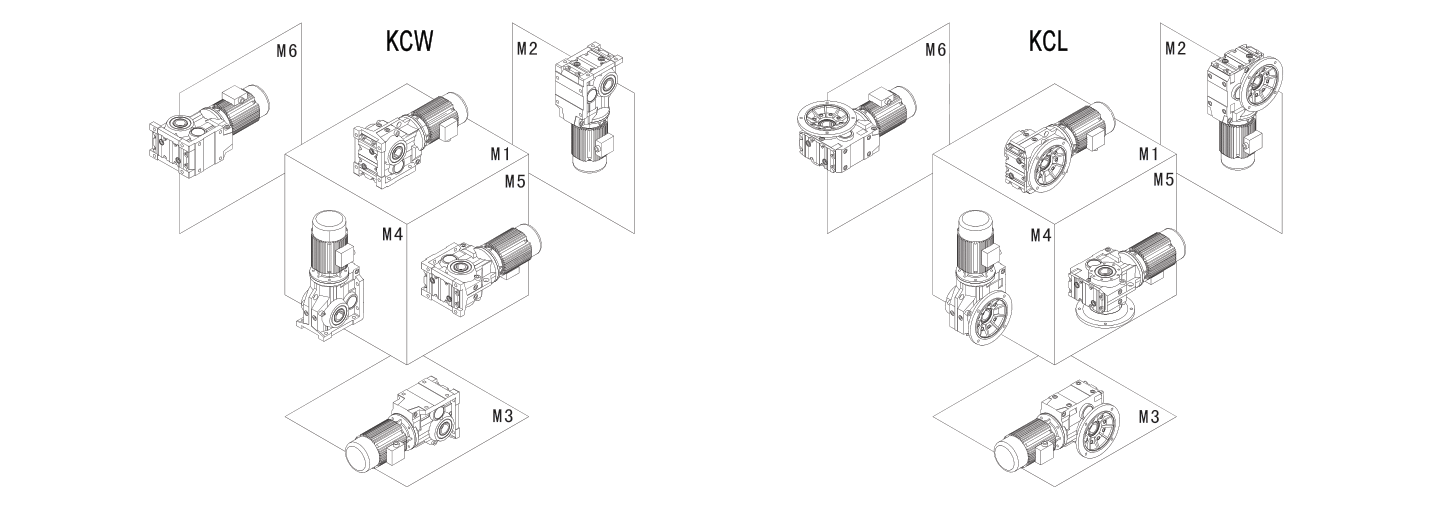

Варианты монтажного положения мотор-редуктора:

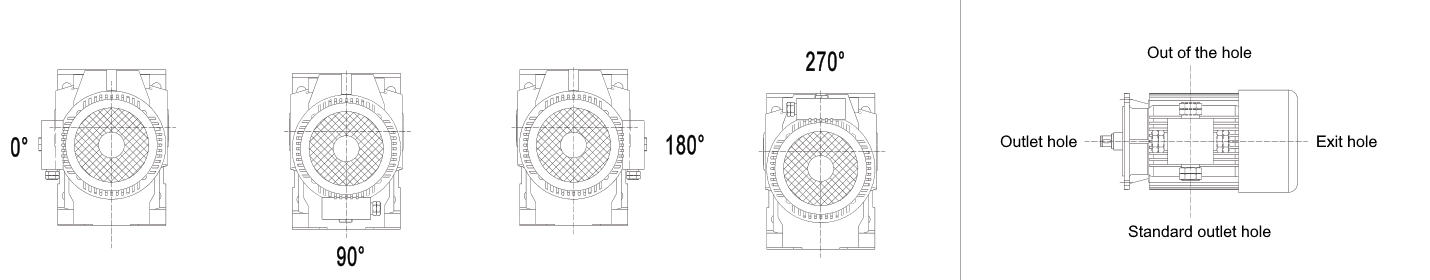

Положение клеммной коробки:

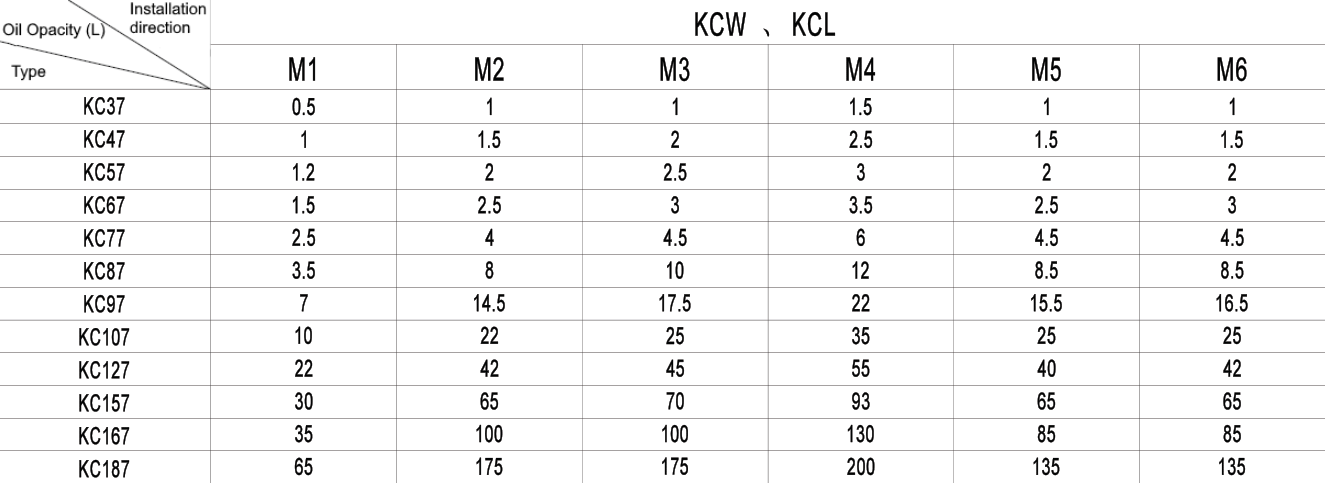

Количество масла, заливаемое в мотор-редукторы:

Таблица развесовки мотор-редукторов:
